橋梁支座的布置主要和橋梁的結構形式有關。通常在布置支座時需要考慮以下的基本原則：

（1）上部結構是空間結構時，支座應能同時適應橋梁順橋向（X方向）和橫橋向（Y方向）的變形；

（2）支座必須能可靠的傳遞垂直和水力；

（3）支座應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束；

（4）鐵路橋梁通常必須在每聯梁體上設置一個固定支座；

（5）當橋梁位于坡道上，固定支座一般應設在下坡方向的橋臺上；

（6）當橋梁位于平坡上，固定支座宜設在主要行車方向的前端橋臺上；

（7）固定支座宜設置在具有較大支座反力的地方；

（8）在同一橋墩上的幾個支座應具有相近的轉動剛度；

（9）連續梁可能發生支座沉陷時，應考慮制作高度調整的可能性。

在現有建筑結構工程設計中，傳統支承跨江渡槽的球形支座僅具 有承壓、位移和轉動功能。由于沒有阻尼抗震作用，當產生的水 平力大于支座水平極限設計抗剪承載力時，側擋塊破壞，鋼結構球形支座，致使跨江渡 槽等結構遭到損壞。

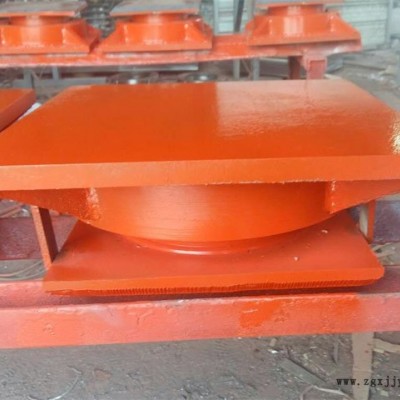

抗震阻尼球型支座，包括鋼套筒1、上座板2、預緊螺栓群3、 抗剪塊4、抗剪銷5、高彈性阻尼件6、導向螺桿7、下座板8、球面 四氟滑板9、球冠襯板10、平面四氟滑板11、不銹鋼滑板12和錨固 螺栓13。球冠襯板10的球面朝上，平面四氟滑板11鑲嵌在球冠襯板 10下端，并與焊接在下座板8上端的平面不銹鋼滑板12匹配形成橋 梁支座的主滑移面。

球面四氟滑板9位于球冠襯板10上端，鑲嵌在上座板2下端凹面 止口里，并與經鍍硬鉻處理的球冠襯板10凸球面匹配形成球面轉動滑 移面。

在上座板2限位方向兩側和下座板8凸起擋塊之間均設置有抗剪 塊4和高彈性阻尼元件6。抗剪塊4用預緊螺栓群3和抗剪銷5固定 下座板8上端，預緊螺栓群3位于抗剪塊4內側，并承受彎矩效應， 抗剪銷5位于抗剪塊4外側，并承受一定水平剪切推力。高彈性阻尼 元件6位于抗剪塊4和下座板8凸起擋塊之間，抗震球形支座，并用導向螺桿7固定 在抗剪塊4上。正常使用時，抗剪塊4起非限位方向的導向作用，并 利用抗剪銷5承受一定的水平剪切力；時，當產生的水平推 力大于支座水平極限設計抗剪承載力時，濟南球形支座，抗剪銷5破壞，高彈性阻尼 元件6同時起緩沖作用，以實現支座的阻尼抗震功能，從而保護橋梁 及跨江渡槽等建筑結構免遭損壞。

如何根據支座受力復雜程度選用合適的滑移球形支座

支座受力無非是拉、壓、彎、剪、扭幾種情況， 哪種受力算是復雜？對于平板支座、橡膠支座和球形鋼支座均能承受拉力、壓力、剪力，所以拉、壓、剪不能算是復雜，而對于釋放位移約束和釋放轉動不是每一種支座都能實現的，所以對于釋放位移和釋放轉動的應該算是受力復雜。下面分情況介紹各種受力復雜情況下如何選擇合適的支座。
