日本旭硝子耐高溫耐腐蝕電絕緣ETFE C-88AP的產品特點用途以及原料物性如下；ETFE(四氟乙烯-乙烯共聚物)，比重:1.7克/立方厘米成型收縮率:3.1-7.7％ 成型溫度：300-330℃。物料性能：1.長期使用溫度-80-220度，有卓越的耐化學腐蝕性，對所有化學品都耐腐蝕，摩擦系數在塑料中**低，還有很好的電性能，其電絕緣性不受溫度影響，有“塑料王”之稱。2.其耐化學藥品性與聚四氟乙烯相似，比偏氟乙烯好。3.其抗蠕變性和壓縮強度均比聚四氟乙烯好，拉伸強度高，伸長率可達100-300％。介電性好，耐輻射性能優(yōu)異。

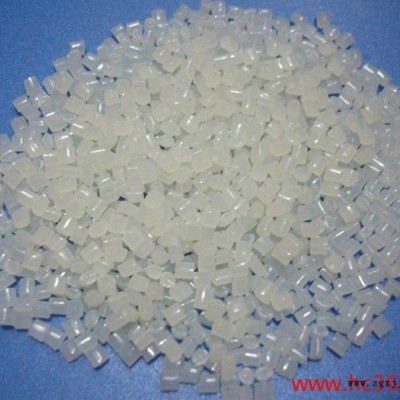

    成型性能：1.結晶料,吸濕小。可采用通常得熱塑性塑料得加工方法加工成制品。2.流動性差，極易分解，分解時產生腐蝕氣體。宜嚴格控制成型溫度不要超過350度，模具應加熱至100-150度，澆注系統對料流阻力應小。 可成型0.7-0.8毫米厚的薄壁簡單制品。3.透明粒料，注塑、擠出成型。成型溫度300-330度，350度以上容易引起變色或發(fā)生氣泡。宜高速低壓成型，并注意脫模會較困難。
    ETFE具有聚四氟乙烯的耐腐蝕特性，同時又有對金屬特有的較強粘著特性，克服了聚四氟乙烯對金屬的不粘合性缺陷，加之其平均線膨脹系數接近碳鋼的線膨脹系數，使ETFE成為和金屬的理想復合材料，具有極優(yōu)良的耐負壓特性。ETFE具有優(yōu)異的綜合性能，摩擦系數大，機械性能優(yōu)異，低溫抗沖擊強度冠于現有氟塑料**。介電性能優(yōu)良，介電常數低，耐輻照性能優(yōu)異。
    ETFE 是**強韌的氟塑料，它在保持了PTFE 良好的耐熱、耐化學性能和電絕緣性能的同時，耐輻射和機械性能有很大程度的改善，拉伸強度可達到50MPa，接近聚四氟乙烯的2倍。更主要的是其加工性能得以大大提高，特別是它和金屬表面的附著力表現突出，使氟塑料和鋼殼的緊襯工藝真正得以實現，即氟塑料F40旋轉內襯生產工藝，ETFE旋轉加工產品有很好的市場前景。
    日本旭硝子耐高溫耐腐蝕電絕緣ETFE C-88AP典型用途：ETFE可制備形狀復雜的制品，適于制作耐腐蝕件，減磨耐磨件、密封件、絕緣件和醫(yī)療器械零件、電線、電纜絕緣層、電纜護套、防腐設備、密封材料、泵閥襯套、防腐蝕泵/閥、管配件及襯里、化學容器等。

   日本旭硝子耐高溫耐腐蝕電絕緣ETFE C-88AP的產品特點用途以及原料物性均轉載于金匯塑膠原料有限公司，公司網址http;
