• 供貨總量 : 不限
• 價格說明 : 議定
• 包裝說明 : 不限
• 物流說明 : 貨運及物流
• 交貨說明 : 按訂單

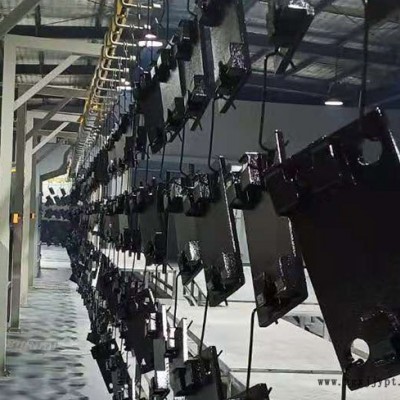

靜電粉末噴涂時需要注意的事項

1、在使用靜電粉末之前，需要將施工的工件外表處理干凈，只有這樣靜電粉末噴涂加工的時候，才能夠保證其使用壽命。

2、在對工件施工的時候，需要保證工件完全接地，這樣才能夠保證其施工的效率。

3、如果在施工的過程當中，發現工件出現較大的缺陷，這個時候應該停止施工，先對缺陷進行修復，修復完成之后在繼續使用靜電粉末廠家進行噴涂。

靜電噴塑工藝常見問題及解決辦法：涂層發黃變色

主要原因：①烘道或烘箱設定溫度過高；②直接燃氣進入烘箱或烘道；③工件在烘道或烘箱里停留時間過長，或輸送鏈停止運轉；④粉末質量；⑤工件反復烘烤 2 次以上；⑥涂料嚴重變色。

解決措施：①了解正常的固化條件并加以調整；②加裝熱交換器；③了解烘烤條件，生產時密切注意輸送鏈運轉是否正常，如需停止生產，應將所有工件烘烤結束并下料；④供粉廠提供不同烘烤條件下的樣板，供噴涂時參考；⑤盡量一次烘烤完成，須二次烘烤的工件應集中處理，并要先確定重復烘烤的條件；⑥檢查烘烤溫度是否過高如＞230℃或更高。檢查粉末的耐溫性。

靜電噴塑加工過程的注意事項

工件的厚度直接決定整個靜電噴塑的固化時間和涂層的厚度，而粉末的涂料屬于熱且不良的導體，在近固化的時候，噴塑處理，熱量的傳遞的方式上為涂層和金屬，而進行冷卻的時候，熱量在傳遞的方式上正好相反，是金屬和涂層，如果工件在厚度上比較大的話，那么涂層在散熱上會變慢，所以如果工件自身比較厚的話，那么工件和涂層之間的熱膨脹系數會相差較多，兩者在膨脹的幅度上也會相差很多，所以會出現比較大的應力，導致兩者之間的結合力降低，主要的是漆膜也會變脆很多。

如果出現上訴現象的話，那么工件在進行固化之后，不適合快速的進行冷卻，應該是緩慢的對其進行降溫處理，避免出現較大的應力現象。其實適當的將涂層在厚度上提升的話，也比較有助于降低在冷卻的過程中可能出現的應力。但是在對涂層的厚度增加之后，因為涂料屬于熱的不良導體，那么熱量在傳遞的速度上肯定會出現明顯的降低，而熱量從涂層的外表面到達涂層的內表面在時間上會很長，那么涂層的內外表面會出現不同步的現象，所以固化在時間上還是需要適當的提升。
