• 供貨總量 : 不限
• 價格說明 : 議定
• 包裝說明 : 不限
• 物流說明 : 貨運及物流
• 交貨說明 : 按訂單

噴塑的應用

靜電噴涂所噴工件表面的漆層其均勻度、光澤度以及附著力均比普通手工噴漆尤佳。同時靜電噴漆不論是普通噴漆、油性和磁性的調和漆、過氯1乙烯漆、氨基樹脂漆、環氧樹脂漆等都可以噴，操作簡單，且比一般氣噴能節省50％左右的油漆。通常要求氣壓高，漆粒細，速度快。但氣壓過高，則會破壞電力的作用。應根據所用油漆涂料品種、涂裝現場和待涂工件等的不同，而選擇相適應的漆壓和氣壓。若涂料中含有較高重質顏料，可采用較高的漆壓和氣壓；反之，則可降低漆壓和氣壓。一般情況下，輸漆壓力為0.12～0.24MPa，霧化氣壓為0.15～0.20MPa。

噴塑加工中靜電噴塑的注意點

我們在進行靜電噴塑的時候，其工件在厚度上會直接的決定整個涂層的厚度以及需要固化的時間，如果工件是比較大的話，那么涂層在散熱上會比較慢，且整個工件也會比較厚，相對的涂層和工件之間，熱膨脹的系數也會相差比較大，如果是這種情況的話，那么工件在結束固化之后，其非常不適合進行快速的冷卻，更應該的是緩慢的對其進行降溫，如果是溶劑型的表面涂料，我們在進行靜電噴塑的時候，實際上不需要使用粉末的涂料，因為會對整個靜電噴塑的質量造成影響，而在靜電噴塑的過程中，如果將順序進行顛倒的話，同樣會造成噴塑的涂層出現氣泡等不良現象。

靜電噴塑加工藝步驟：

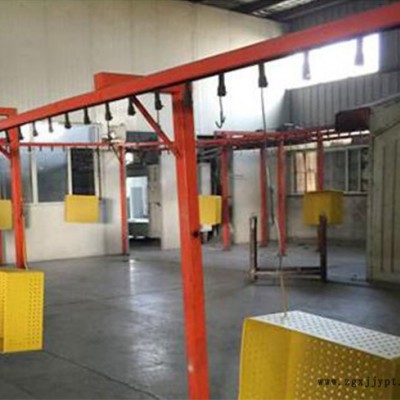

靜電噴涂：將粉末涂料均勻地噴涂到工件的表面上，特殊工件（包含容易產生靜電屏蔽的位置）應該采用的靜電噴塑機來完成噴涂。工藝步驟：利用靜電吸附原理，在工件的表面均勻的噴上一層粉末涂料；落下的粉末通過回收系統回收，過篩后可以再用。

高溫固化：將工件表面的粉末涂料加熱到規定的溫度并保溫相應的時間，熱噴涂加工廠家，使之熔化、流平、固化，從而得到我們想要的工件表面效果。工藝步驟：將噴涂好的工件推入固化爐，加熱到預定的溫度（一般185度），并保溫相應的時間（15分鐘）；開爐取出冷卻即得到成品。

裝飾處理：使經過靜電噴涂后的工件達到某一種特殊的外觀效果如：各種木紋、花紋、增光等。
