靜電噴涂噴控制系統決定了產品表面的質量。如何更有效、方便地控制噴的啟動和停止，以及如何避免噴漆的浪費，也是相關研究人員的重要研究方向。靜電噴涂采用集中控制板和噴測繪的噴淋系統，提供了一種從集中控制板控制、組織和觀察多個靜電噴的工作參數的系統和方法，有效地解決了多噴灑的操作和控制困難的問題。NG。現有的多噴噴涂系統不能單獨控制單噴的啟動和停止，只能自動控制電氣參數（靜電電壓和靜電電流），而大氣壓力參數（霧化壓力和流態化壓力）缺乏自動控制。靜電噴涂可通過網絡技術配置各噴的工作參數，靜電噴涂通過直接I/O控制技術實現對高速啟停時間序列的單獨控制，以適應不同噴涂的均勻噴粉。模式。粉末噴涂的優點之一是可以回收再利用。

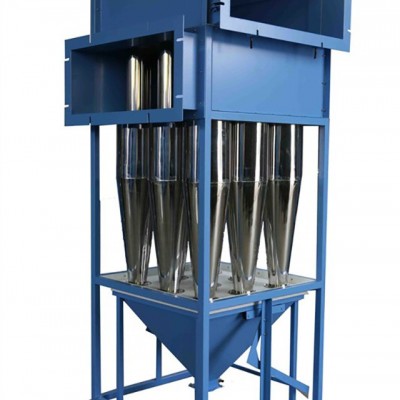

過噴粉末回收處理的效果直接影響涂料的質量和再利用效率以及環境問題。從現有鋁型材噴涂設備回收的粉末可以混合不同顏色，只能作為廢粉末處理。為了解決這個問題，在粉末噴涂室中設置了幾根粉末回收管，并設置了粉末旋風回收鼓和與粉末回收管相連的粉末儲存箱。粉體旋風回收箱與端子過濾器連接。粉末旋風回收箱通過旋風作用將較大顆粒回收到粉末儲存箱中，細顆粒(粉末)回收到粉末儲存箱(靜電噴涂粉末回收箱)中。將廢粉）泵送至終端過濾器，終端過濾器將截留細粉，通過排氣扇凈化空氣排出廠房外，靜電噴涂粉末，節能環保，性能更佳。此外，過量的粉末通過風扇吸入并直接回收，這不可避免地與空氣中的灰塵混合，導致粉末純度不足，并且容易降低二次加工的質量。靜電噴涂利用粉末進行溶解和結晶、萃取和結晶，以保證粉末的純度。

企業噴涂出產現狀

為了進一步了解噴涂流水線結構和噴涂出產的細節，對某公司靜電噴涂出產進行實地調研。該公司靜電噴涂出產主要是針對一些家電行業的外殼進行表面處理，主要指標是防腐蝕和美化外觀。盡管現在該公司涂裝車間己經裝配了噴涂流水線，但噴涂流水線上只要兩臺PLC控制的噴運載往復機進行自動噴涂，自動噴噴涂間隔需要人工調整，并且還需要人工手動噴涂和補噴，自動化程度嚴重不足。在靜電噴涂控制器方面還是選用的手動氣壓調節的控制器。

靜電噴涂

假如進行手動噴涂作業，操作人員有必要進入噴粉房，在噴涂作業時，很多粉塵散布在空氣中，靜電噴涂原理，被工人吸入體內，或者對皮膚產生刺激作用等，都會嚴重影響工人的身體健康;其次，手動噴涂作業易受工人的經驗影響，工人操作熟練程度、經驗和技術以及工人的作業狀況都會影響到工件噴涂的質量，一起也會影響噴涂出產的效率和生產自動化水平。

靜電噴涂線的構成

依據調研狀況，噴涂出產的一般流程為:前處理、靜電噴涂、高溫固化、質量檢查、轉移包裝。靜電噴涂車間工藝布局圖。從圖中可以看出靜電噴涂工藝比較簡單，靜電噴涂機，一共分為九個區域，三道工藝，流水線基本按照圖中實線箭頭所指方向進行作業，其間加粗部分為流水線輸送鏈部分。其間三道工藝分別為:前處理、靜電噴涂、高溫固化。

前處理工藝包含圖中打磨除銹、水洗磷化、烘干、除塵等區域，其目的是祛除工件外表面的油污、塵埃、銹跡，并在工件表面生成一層磷化膜，既能提高工件抗腐蝕才能又能夠添加噴涂涂層附著力。

靜電噴涂

靜電噴涂RS485通信模塊設計考慮到內部通信協調器與靜電噴涂控制柜靜電噴涂控制器之間的一對多關系，以及傳輸速率等因素，選擇RS48_5通信模式，并進行通信協議采用半雙工通信，靜電噴涂支持總線拓撲，多個控制器可以安裝在靜電噴涂控制柜通信協調器的RS48_5通信網絡中，靜電噴涂，符合設計要求。根據靜電噴涂控制柜的設計要求，通信協調板主要分為六個模塊：電源模塊，MCU模塊，RS48_5模塊，固態繼電器輸出模塊，以太網以太網接口模塊，EEPROM存儲模塊。

由于靜電噴涂通信協調器設計用于安裝多達40個控制單元以進行協同操作，因此需要40個觸發IO，以及SPI接口，USART接口和以太網接口等外設。因此，通信協調板選擇封裝為LQFP100的STM32F407。為通信協調板的每個模塊設計和分析主控制MCUo。 EEPROM存儲模塊使用2_SLC640和靜電噴涂控制器來控制主板。 RS48_5通信模塊與操作面板相同，我們不再贅述。
