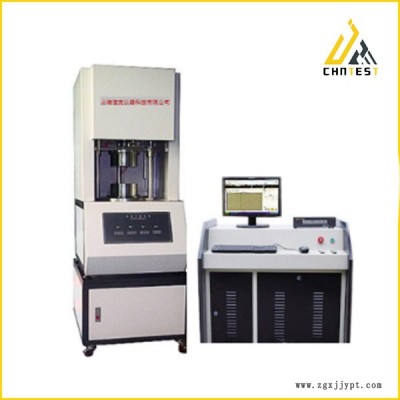

SHK-C101無轉子硫化儀

SHK-C101型無轉子硫化儀是橡膠加工行業控制橡膠

質量，快速檢驗及橡膠基礎研究應用較廣泛的儀器

為橡膠較優化配方組合提供了較好的數據，可較好

測出焦燒時間、正硫化儀時間、硫化指數及**最

小轉矩等參數。

主要功能：

  SHK-C101型無轉子硫化儀器采用單片控制，其包括

主機、測溫、控溫、數據采集處理、傳感器及電氣

連鎖等部分組成。其中測、控溫電路由控溫儀、鉑

電阻、加熱器組成，能自動跟蹤電網及環境溫度的

變化，自動修正PID參數，達到快速、較好控溫的

目的。數據采集系統及機電連鎖完成對橡膠硫化過

程的力炬信號自動檢測、自動實時顯示溫度及設定

值。硫化結束后，自動處理、自動計算，打印硫化

曲線及工藝參數。顯示硫化時間、硫化力炬，同時

具有各種聲響提示。

在計算機上設定好參數后直接控制硫化儀的試驗參

數。時實顯示硫化曲線和溫度曲線，存儲試驗結果

可調出不同的試驗結果對比并以不同的顏色顯示。

工作原理：

將橡膠試樣放入幾乎完全密閉的模腔內,并保持在試驗溫度下,模腔有上下兩部分,其中下部分以微小的線性

往復移動（擺動振蕩）,振蕩使試樣產生剪切應變,測定試樣對模腔的反作用轉矩（力）,此轉矩（力）的大

小取決于膠料的剪切模量。

 硫化試驗開始后試樣的剪切模量增大,計算機機實時顯示并記錄轉矩（力）,當轉矩（力）上升到穩定值或最

大值乃至返回狀態時,便得到一條轉矩（力）與時間的關系曲線,即硫化曲線（如圖1）,曲線的形狀與試驗的

溫度和膠料的特性有關。

應用行業：

   是國標規定用于研制新產品、研究膠料配方、控制膠料質量及橡膠基礎研究應用較重要檢測儀器。廣泛適用

于橡膠制品的各行各業。

滿足標準：

無轉子硫化試驗儀符合GB/T16584《橡膠——用無轉子硫化儀測定硫化特性》要求、ISO6502要求及意大利標

準要求的T10、T30、T50、T60、T90數據。

測試參數：

注釋： 注意事項

1、操作啟動時,手須離開動作區域,方可按啟操作板上之開關,以免造成傷害。

2、試件之夾持,上夾具須在水平位置,方可夾持,否則會損傷機器及試件。

3、測試過程中若有異常發生,應即刻停機檢查排除,以免機器損傷嚴重。

4、控制面板上之零件及近接開關應嚴防潮濕及踫撞。

5、請由專業人員操作使用。

使用條件

實驗室溫度范圍0~35℃

相對濕度：不大于85%

大 氣 壓：86～106Kpa

周圍無強烈振動

無陽光直接照射或其它熱源直接照射

冷凍系統: 歐美高效率省電型超低溫冷凍系統（風冷式散熱方式）；

冷熱交換系統： 超高效率SWEP冷媒冷熱交換設計（環保冷媒R404A）；

發熱負載調節： 自動調整冷媒流量，有效帶走發熱負載散發的熱量；

冷凝器: 鰭片式附散熱馬達；

其它附件: 干燥劑,冷媒流量窗口，修理閥；

膨脹系統： 容量控制之冷凍系統
