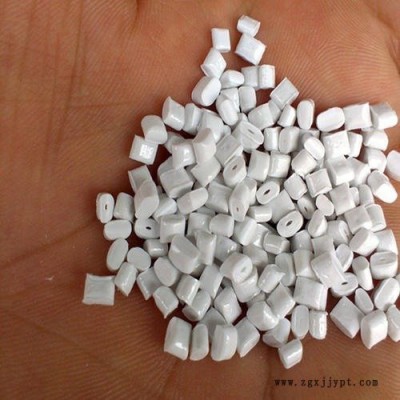

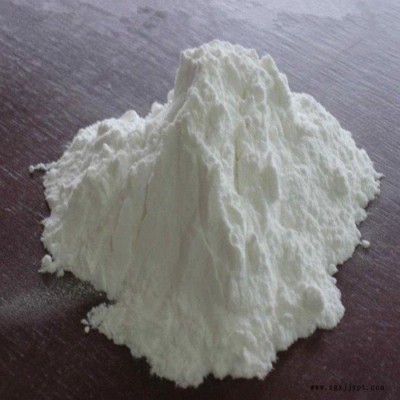

產(chǎn)品特性

PVDF(聚偏氟乙烯) 在氟塑料中具有強(qiáng)韌性、低摩擦系數(shù)、耐腐蝕性強(qiáng)、耐老化性、耐氣候，耐輻照性能好等特點(diǎn)。

特性:

1、可射出及押出之氟化樹脂(俗稱熱可塑性鐵氟龍)。

2、之耐化學(xué)特性。

3、耐磨，高機(jī)械強(qiáng)度及韌度。

4、耐候，抗紫外線及核射線。

5、耐熱性佳并有高介電強(qiáng)度。

用途:耐化學(xué)性之零件、電線電纜等。

成型條件:干燥:原裝包不須干燥

射出溫度:180230

模溫:6090

押出溫度:180265

模頭:66140

應(yīng)用范圍

PVDF應(yīng)用主要集中在石油化工、電子電氣和氟碳涂料三大領(lǐng)域，由于PVDF良好的耐化學(xué)性、加工性及和蠕變性，是石油化工設(shè)備流體處理系統(tǒng)整體或者襯里的泵、閥門、管道、管路配件、儲(chǔ)槽和熱交換器的材料之一。PVDF良好的化學(xué)穩(wěn)定性、電絕緣性能，使制作的設(shè)備能滿足TOCS以及阻燃要求，被廣泛應(yīng)用于半導(dǎo)體工業(yè)上高純化學(xué)品的貯存和輸送，采用PVDF樹脂制作的多孔膜、凝膠、隔膜等，在鋰二次電池中應(yīng)用，目前該用途成為PVDF需求增長(zhǎng)的市場(chǎng)之一。PVDF是氟碳涂主要原料之一，以其為原料制備的氟碳涂料已經(jīng)發(fā)展到第六代，由于PVDF樹脂具有的耐候性，可在戶外長(zhǎng)期使用，無(wú)需保養(yǎng)，該類涂料被廣泛應(yīng)用于發(fā)電站、機(jī)場(chǎng)、高速公路、高層建筑等。另外PVDF樹脂還可以與其他樹脂共混改性，如PVDF與ABS樹脂共混得到復(fù)合材料，已經(jīng)廣泛應(yīng)用于建筑、汽車裝飾、家電外殼等。

加工方法

PVDF可用一般熱塑性塑料加工方法加工，如擠塑、注塑、澆注、模塑及傳遞模塑成型

(1)擠塑 高分子量級(jí)的PVDF的熔融強(qiáng)度較好，可以用擠塑的方法成型加工成薄膜、片材、管、棒和電源絕緣套等，根據(jù)所使用的設(shè)備和加工的制品形狀，溫度控制在210290攝氏度之間，成型溫度控制在180240攝氏度之間，必須嚴(yán)格控制溫度不能使溫度長(zhǎng)期超過(guò)其熔融溫度。擠塑成型設(shè)備可選用一般螺桿擠塑機(jī)。

(2)注塑 低分子量級(jí)的PVDF熔融流動(dòng)速度高，可以用噴射注塑的加工方法進(jìn)行加工，一般采用通用注塑機(jī)，但料筒柱塞、噴嘴等必須采用耐腐蝕Ni基合金。

(3)澆注 澆注成型是以二甲基為溶劑，將PVDF配置成固含量為20溶液，流延在鋁箔上，經(jīng)過(guò)205315攝氏度熱熔后，用水急冷即可制成厚0.050.075mm的連續(xù)強(qiáng)韌膜、

(4)模塑成型 一般先將PVDF粒料放在烘箱或預(yù)熱爐中預(yù)熱，預(yù)熱溫度215235攝氏度，然后將預(yù)熱好的物料加到事先預(yù)熱好的180195攝氏度的模具中，在14MPa下施壓、保壓，保壓時(shí)間視熔融和流動(dòng)所需時(shí)間而定。厚壁制品必須保壓冷卻到90攝氏度以下才能脫模，以避免制品產(chǎn)生真空氣泡或發(fā)生變形。

(5)傳遞模塑成型 一般先采用擠出機(jī)塑化，然后將物料輸送到儲(chǔ)料缸中，通過(guò)柱塞泵將儲(chǔ)料缸中的物料注入到模具里，并保壓冷卻。不管是模塑成型還是傳遞成型，主要用來(lái)生產(chǎn)體積較大、壁厚較厚的產(chǎn)品。

(5)其它加工方法 加工PVDF還可采用浸漬、共擠出、符合等加工工藝。
