安裝尺寸	15-300
標準	國標
材質	襯氟
工作溫度	高溫
公稱通徑	15-300
結構形式	垂直板式
口徑	15-300
連接形式	對夾
流動方向	雙向
驅動方式	手動
適用介質	各種高腐蝕化學介質
用途	流量控制
零部件及配件	配件
壓力環境	常壓
類型(通道位置)	直角式
品牌	SEALO
型號	CFDF
加工定制	是

襯氟蝶閥

一．產品簡介

高耐腐蝕性/耐久性

特氟隆（PTFE/PRA）所具有的高耐腐蝕性和防止流體附著的性質最合適于強酸、天然氣、食品等的流體。并且防止流體滯留的獨特內部構造，更加確保了制品的耐久性和清潔。

采用新方式的閥體封條

閥門本體安裝備份橡膠，因橡膠的壓縮反力，使閥板的外圍被閥體反彈墊所包覆。并且，為了提高密封性，閥體中心部向內側稍微隆起。閥板緊密地被封住，使其具有良好的密封性。

高耐熱性、耐壓性能抵抗惡劣的環境

150℃、1.0MPA的條件下，密封性保持不變并且能維持操作性，即使是惡劣的環境也能使用。

防止液體滲漏的三重封條結構

1次是閥板和閥座間過盈實現密封；2次封條是○型圈；3次是錐度的壓力而產生的密封。三重的密封結構完全阻止了介質的滲漏。

二．使用領域和流體
化學工廠	硫酸·硝酸·鹽酸·醋酸·堿氯水·磷酸
食品工廠	啤酒·酒·調味料·巧克力
藥品工廠	維他命藥品·氟化鈣
煤氣工廠	硫化氫·亞硫酸氣體（干·濕）
溶劑工廠	甲醇·苯·二甲苯·乙酸乙酯·甲基乙基酮
三．標準規格
閥門標稱直徑范圍		50~900mm
適用法蘭規格		JIS 10K ASME 125/150Lb
最高適用壓力		液體1.0MPa
		氣體0.25MPa
使用溫度范圍		﹣20℃~150℃
密封試驗壓力		水1.1MPa
		氣體0.3MPa
強度試驗壓力		1.5MPa
驅動方法		手動、渦輪動、氣動、電動
主要材質		閥體：WCB
		閥板：WCB+PFA
		閥桿：45
		閥座：PTFE
涂裝式樣		環氧樹脂系列滿塞爾N6

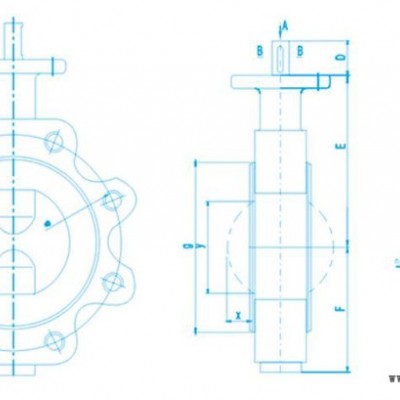

四、DN50-300

口徑	A	B	C	D	E	F	G	H	N-Ø	L	G	X	Y	重量kg
50	77	57	12.6	27	115	60	10.9	3	4-Ø10	52	100	9	42	2.2
65	77	57	12.6	27	115	60	10.9	3	4-Ø10	52	100	9	42	2.2
80	92	70	12.6	32	150	86	10.9	3	4-Ø10	46	135	18	66	4.2
100	92	70	15.9	32	160	115	12.9	5	4-Ø10	52	158	25	85	6.4
125	92	70	15.9	32	175	130	12.9	5	4-Ø14	56	185	35	112	7.9
150	115	89	22.2	45	192	145	19.2	5	4-Ø14	56	210	48	139	10.4
200	115	89	22.2	45	220	175	19.2	5	4-Ø14	60	263	69	187	17
250	140	108	31.8	50	275	215	28	8	4-Ø14	68	320	90	237	25
300	140	108	31.8	50	310	250	28	8	4-Ø14	78	368	112	290	34.5

口徑	10K	ØD	N1-Ø	150lb	ØD	n1-Ø1
50		120	4﹣19		120.7	4﹣19
65		140	4﹣19		139.7	4﹣19
80		150	8﹣19		152.4	4﹣19
100		175	8﹣19		190.5	8﹣19
125		210	8﹣23		215.9	8﹣22
150		240	8﹣23		241.3	8﹣22
200		290	12﹣23		298.5	8﹣22
250		355	12﹣25		362	12﹣25
300		400	16﹣25		431.8	12﹣25

口徑	A	B	C	D	E	F	G	H	N-Ø	L	G	X	Y	重量kg
50	77	57	12.6	27	115	60	10.9	3	4-Ø10	52	100	9	42	2.9
65	77	57	12.6	27	115	60	10.9	3	4-Ø10	52	100	9	42	2.9
80	92	70	12.6	32	150	86	10.9	3	4-Ø10	46	135	18	66	5.5
100	92	70	15.9	32	160	115	12.9	5	4-Ø10	52	158	25	85	8.3
125	92	70	15.9	32	175	130	12.9	5	4-Ø14	56	185	35	112	10.3
150	115	89	22.2	45	192	145	19.2	5	4-Ø14	56	210	48	139	13.5
200	115	89	22.2	45	220	175	19.2	5	4-Ø14	60	263	69	187	22.1
250	140	108	31.8	50	275	215	28	8	4-Ø14	68	320	90	237	32.5
300	140	108	31.8	50	310	250	28	8	4-Ø14	78	368	112	290	44.9

口徑	10K	ØD	N1-Ø	150lb	ØD	n1-Ø1
50		120	4﹣16		120.7	4﹣5/8
65		140	4﹣16		139.7	4﹣5/8
80		150	8﹣16		152.4	4﹣5/8
100		175	8﹣16		190.5	8﹣5/8
125		210	8﹣20		215.9	8﹣3/4
150		240	8﹣20		241.3	8﹣3/4
200		290	12﹣20		298.5	8﹣3/4
250		355	12﹣22		362	12﹣7/8
300		400	16﹣22		431.8	12﹣7/8

五、DN350-600

口徑	A	B	C	D	E	F	G	H	N-Ø	L	K	X	Y	重量kg
350	210	165	38	55	360	285	33	10	4-Ø22	78	410	136	341	75
400	210	165	38	55	395	320	33	10	4-Ø22	102	460	147	383	110
450	210	165	44	65	435	360	38.5	14	4-Ø22	114	518	167	432	130
500	210	165	44	65	455	385	38.5	14	4-Ø22	127	565	181	473	190
600	210	165	55	75	525	445	49	16	4-Ø22	154	658	218	569	280

口徑	10K	ØD	N1-Ø	150lb	ØD	n1-Ø1
350		445	16﹣25		476.3	20﹣1 3/8
400		510	16﹣27		539.8	20﹣1 1/4
450		565	20﹣27		577.9	16﹣1 1/4
500		620	20﹣27		635	16﹣1 1/8
600		730	24﹣33		749.3	12﹣1 1/8

口徑	A	B	C	D	E	F	G	H	N-Ø	L	K	X	Y	重量kg
350	210	165	38	55	360	285	33	10	4-Ø22	78	410	136	341	97
400	210	165	38	55	395	320	33	10	4-Ø22	102	460	147	383	143
450	210	165	44	65	435	360	38.5	14	4-Ø22	114	518	167	432	169
500	210	165	44	65	455	385	38.5	14	4-Ø22	127	565	181	473	247
600	210	165	55	75	525	445	49	16	4-Ø22	154	658	218	569	365

口徑	10K	ØD	N1-Ø	150lb	ØD	n1-Ø1
350		445	16﹣22		476.3	20﹣1
400		510	16﹣24		539.8	16﹣1
450		565	20﹣24		577.9	16﹣1 1/8
500		620	20﹣24		635	20﹣1 1/8
600		730	24﹣30		749.3	20﹣1 1/4

六、DN700-900

口徑	A	B	C	D	E	F	G	H	N-Ø	L	K	X	Y	重量kg
700	300	254	70	120	670	550	55	20	8-Ø19	165	780	268	680	75
800	300	254	70	120	750	600	55	20	8-Ø19	190	885	295	756	110
900	300	254	85	120	790	630	67	22	8-Ø19	203	990	167	432	130

口徑	10K	ØD	N1-Ø	150lb	ØD	n1-Ø1
700		840	24﹣33		795.3	40﹣7/8
800		950	28﹣33		900.1	48﹣7/8
900		1050	28﹣33		1009.6	44﹣1

□90度開CV值表
（mm）	CV
50	210
65	210
80	410
100	710
125	1150
150	1750
200	3550
250	5100
300	8870
350	9200
400	14500
450	20100
500	22000
600	31000
700	39500
800	51750
900	63600
