再生橡膠（reclaimed rubber）是以橡膠制品生產中已硫化的邊角廢料為原料加工成的、有一定可塑度、能重新使用的橡膠。簡稱再生膠。

按所用廢膠不同，再生膠分為外胎類、內胎類、膠鞋類等。再生膠能部分地代替生膠用于橡膠制品，以節(jié)約生膠及炭黑也有利于改善加工性能及橡膠制品的某些性能。

再生膠

再生過程是廢膠在增塑劑（軟化劑和活化劑）、氧、熱和機械剪切的綜合作用下使硫化橡膠的部分分子鏈和交聯點斷裂的過程。軟化劑起膨脹和增塑作用，常用的有煤焦油、松焦油、石油系軟化劑、裂化渣油。活化劑能縮短再生時間，減少軟化劑用量。常用的活化劑為芳香族硫醇及其鋅鹽和芳香族二硫化物。再生膠生產過程包括粉碎、再生（脫硫）和精煉3個工序。

工藝

主要有油法（直接蒸氣靜態(tài)法）、水油法（蒸煮法）、高溫動態(tài)脫硫法，壓出法、化學處理法、微波法等。我國現在主要應用的再生膠的制造方法有油法、水油法、和高溫動態(tài)脫硫法制造再生膠。

性狀

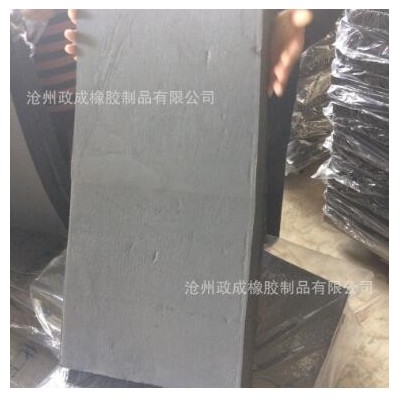

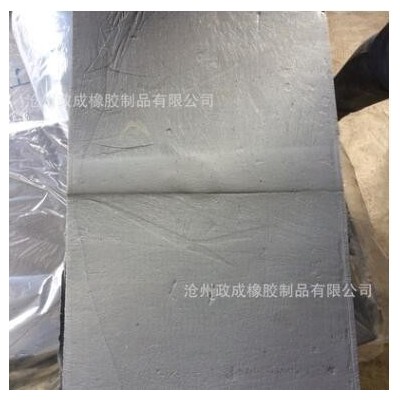

塊狀固體或粉末（活化膠粉）。

用途

代替部分天然膠，降低橡膠制品中天然膠使用量。對于部分低檔橡膠產品也可單獨使用。

2注意事項

包裝

一般不需要包裝，部分高檔再生膠為減緩軟化劑成份揮發(fā)、降低指標使用塑料袋。

儲運

貯存在陰涼、通風處，遠離火種、熱源。

來源

廢輪胎、廢橡膠。

技術指標

規(guī)格： ZBG16001－86

指標名稱 1號 2號 3號

恩氏粘度S(C100ml;85℃) 180－250 251－350 351－450

比重(d20/4) 1.01－1.06 1.01－1.06 1.01－1.06

揮發(fā)份,%≤ 6.50 6.50 5.5

灰份,%≤ 0.50 0.50 0.50

酸度(以乙酸計),%≤ 0.30 0.30 0.30

機械雜質,%≤ 0.03 0.03 0.03

公司聯系方式：13393072116 韓經理
