| 品牌 : | 利圣德 | 型號 : | D280-43×3 |
| 加工定制 : | 否 | 適用范圍 : | 臥式多級泵單吸離心泵 |
| 產品別名 : | O型圈 | 重量 : | 0.1kg |
D型多級泵產品簡介
一、產品概述
D型系列多級離心泵為多級單吸分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本型號水泵揚程為13至650米，流量為6.3至300立方米每小時。液體極限溫度不超過80度。
二、適用范圍
廣泛運用于工業、城市給排水、高層建筑加壓、園林、消防、遠程送水、采暖、浴室等冷暖水循環增加及設備配套等，尤其適用于小型鍋爐給水。
按其使用范圍主要分為以下幾個類型：
D型：用于輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。
DF型：用于輸送不含固體顆粒、溫度為-20℃~105℃的腐蝕性液體。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構及確定電機的容量等。
DY型：用于輸送不含固體顆粒、溫度為-20℃~105℃、粘度小于120厘泊的油類或石油產品。
MD型：用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20~80℃的中性礦井水及其他類似的污水。
三、技術參數
流量：6.3-300m3/h
揚程：13-650m
功率：2.2-400kw
轉速：1450-2950r/min
口徑：φ50-200
溫度范圍：≤105℃
工作壓力：≤3.0Mpa
四、型號意義
D(DF、DY、MD)600-60×6
D ---- 表示多級清水離心泵
DF ---- 表示耐腐多級離心泵
DY ---- 表示多級離心油泵
MD ---- 表示耐磨多級離心泵
600 ---- 表示設計點流量為600m3/h
60 ---- 表示設計點單級揚程為60m
6 ---- 表示級數為6級
150D30×7
150---- 表示泵吸入口直徑為150mm
D ---- 表示多級離心清水泵
30 ---- 表示泵設計點單級揚程為30m
7 ----表示級數為7級

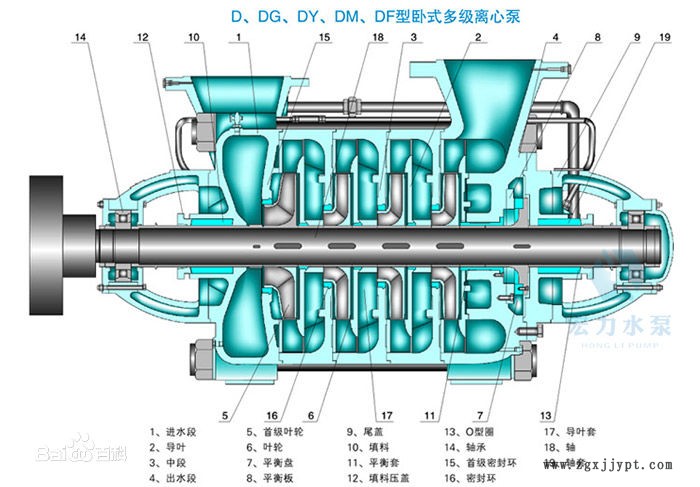

五、結構特點
D、DF、DY、MD型泵系臥式、單吸、分段式多級離心泵，吸入口為水平方向，吐出口為垂直向上。泵的進水段、中段、出水段等泵殼體部分通過拉緊螺栓聯接成一體，并根據泵的揚程選擇泵的級數。
該系列泵轉子部分主要由安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。
泵的進水段、中段、出水段之間的密封面均采用密封膠或O型圈密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度須適當，以液體能一滴一滴滲出為宜。泵的各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷或水潤滑的作用。在軸封處裝有可更換的軸套，保護泵軸。
泵在運行中允許轉子在泵殼中軸向游動，該泵型一般采用滾動軸承、干油潤滑結構（D85-67、D155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構）。
該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
六、過流部件材質
D型：過流部件為鑄鐵，軸為45#鋼；
DF型：過流部件按使用要求分為鑄鋼和不銹鋼，根據輸送介質溫度及腐蝕性決定材質；
DY型：過流部件按使用要求分為鑄鐵、鑄鋼和鑄不銹鋼，根據輸送介質溫度決定材質；
MD型：過流部件材質為球墨鑄鐵或其他材質。
七、產品特點
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
