螺旋提升機 輸送機{不含電機價格}

注

1.葉片厚度每增加1mm價格增加15%，管壁厚度每增加1mm價格增加15%。以此類推。

3.不銹鋼材質【201 202】價格為碳鋼價格的2.4倍。不銹鋼材質304類為碳鋼價格的3倍.。不銹鋼材質316類為碳鋼價格的3.8倍

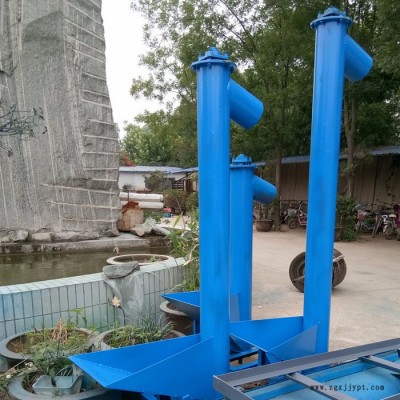

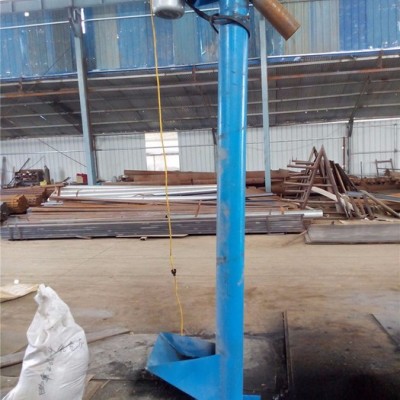

4.U型螺旋提升機、垂直螺旋提升機、無軸螺旋輸送機這三種價格與以上螺旋輸送機相同。

5.以上螺旋提升機/輸送機價格不包含電機。

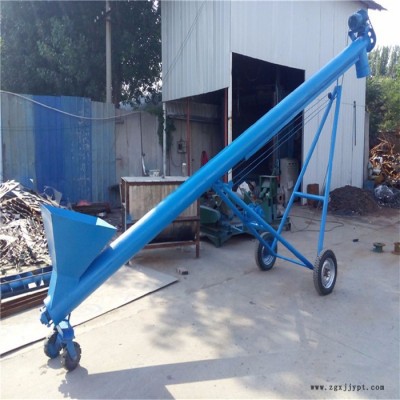

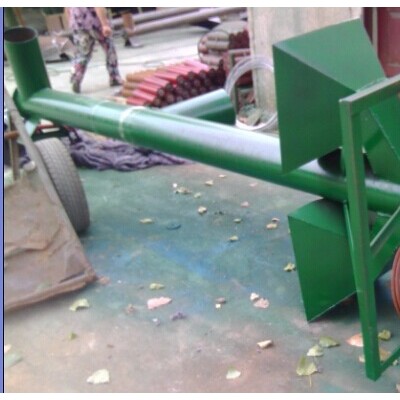

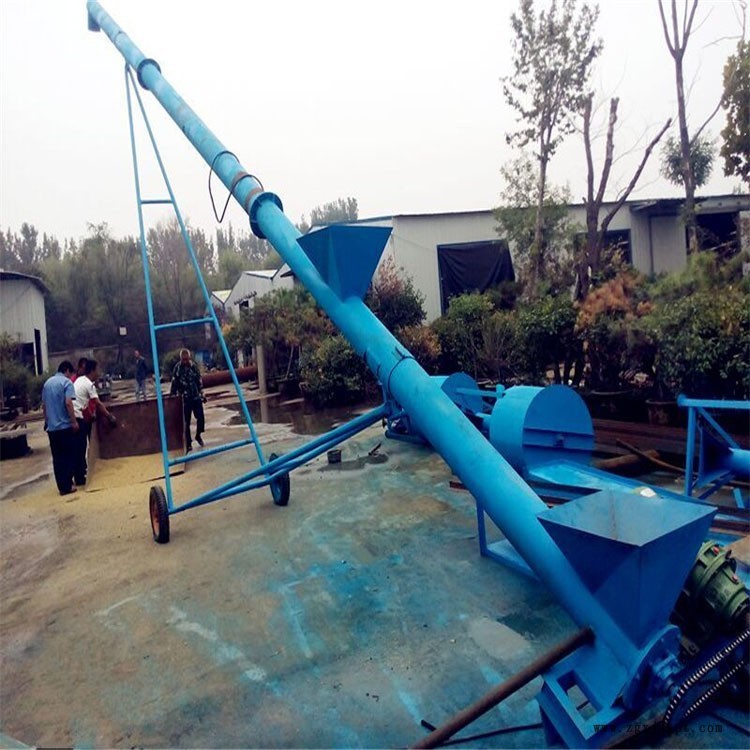

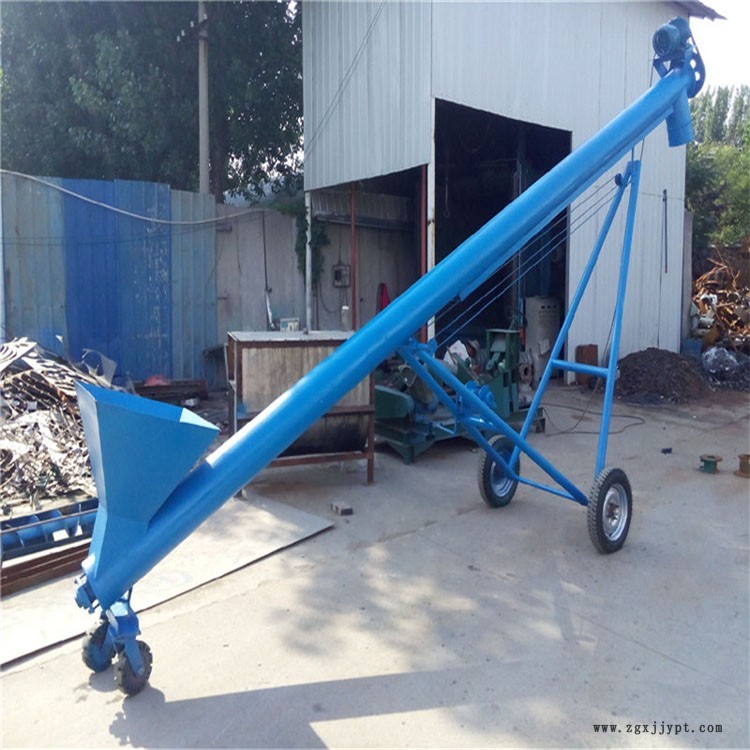

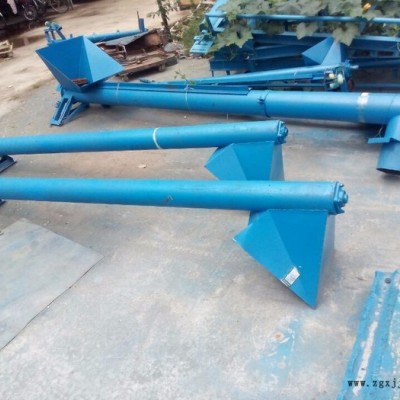

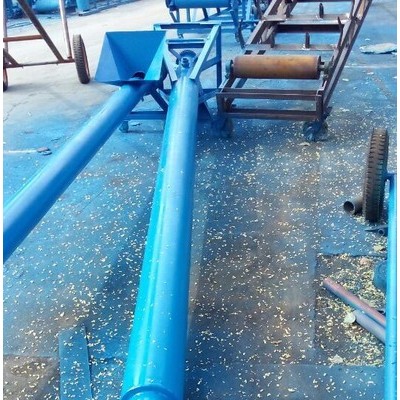

（1）螺旋輸送機、提升機

螺旋上料機是針對性比較強，使用范圍比較廣的一種通用型上料，輸送設備，

TL型螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。

本機用于水平、傾斜或短距離輸送物料，在輸送同時兼具有攪拌功能，可多點進料、出料。絞龍輸送機結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。

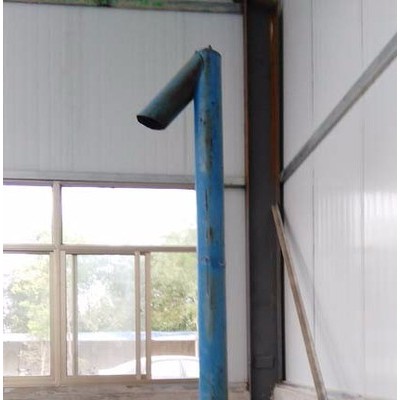

絞龍輸送機從輸送物料位移方向的角度劃分，絞龍輸送機分為水平式絞龍輸送機和垂直式絞龍輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升，該絞龍輸送機不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。絞龍輸送機一般由輸送機本體、進出料口及驅動裝置三大部分組成

訂貨說明：

定做螺桿送料機需客戶提供以下數據：
1、落料斗（儲料斗）離地面高度；
2、是粉狀物料還是顆粒狀物料（2立方毫米以下為粉料，以上則為粒料）；
3、是否需要加做料斗

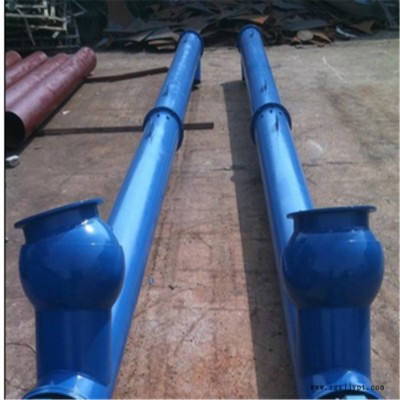

螺旋輸送機有圓管形結構，U形管狀結構，根據物料的不同選擇不同的形式。
特別開發了輸送粘性大、易結塊物料的專用輸送機。如污泥專用螺旋輸送機、糟渣專用螺旋輸送機。專業設計定做不銹鋼絞龍螺旋輸送機。
絞龍類型：臥式絞龍，水平式絞龍，仰角式絞龍，和筒式絞龍。

輸送原理：旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送。使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。

結構特點：螺旋輸送機旋轉軸上焊有螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。特點：密封傳動，結構簡單，適應性強，輸送過程同時可以完成混合、攪拌等工藝操作。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
雙螺旋輸送機就是有兩根分別焊有旋轉葉片的旋轉軸的螺旋輸送機。說白了，就是把兩個螺旋輸送機有機的結合在一起，組成一臺螺旋輸送機。
螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向，但一般螺旋輸送機在設計時都是按照單項輸送來設計旋轉葉片的。當反向輸送時，會大大降低輸送機的使用壽命。
近年來根據用戶的需求，特殊設計開發了密封卸料攪龍，可以部分取代密封卸料器的應用，特別是在袋式除塵器、旋風分離器底部輸送灰塵或物料的應用中，既可以滿足輸送功能又可以起到密封作用，其密封作用遠遠高過密封卸料器。

（2）zx系列螺旋輸送機

（左旋或右旋）是在消化吸收國內外先進技術的基礎上結合本國國情而生產的新一代產品。它是利用螺旋葉片的旋轉推動散裝物料來完成輸送的設備，宜水平或傾斜（傾斜角小于20°）輸送粉狀、顆粒狀或小塊物料，不宜輸送大塊的腐蝕性強的、易碎或易粘結成塊的纖維物料。根據螺旋葉片在軸上盤繞的方向不同，螺旋體可分為左旋或右旋兩種。葉片在軸上按反時針方向盤繞的叫左旋；按順時針方向盤繞的叫右旋。同一種盤繞方向，如果軸的旋轉方向不同，則輸送方向也不同。如果在一根軸的兩端分別盤繞左旋和右旋兩種葉片，則軸旋轉時，可使物料從兩端向中間輸送或從中間向兩端輸送。二、特點1、結構簡單，橫截面尺寸小，密封性能好；2、在整個長度上都可以裝料和卸料；3、在同一機槽內還可作兩種方向的輸送；4、操作安全方便，制造成本較低；5、在輸送過程中同時兼有攪拌和松散物料的作用；6、根據用戶要求可配備脫底清掃門，防堵門及電氣控制系統等輔助機構。三、使用與維護1、開機前應對各潤滑點加注潤滑油；2、中間掛腳材料為耐磨油尼龍，運轉過程中不必加油潤滑，避免物料污染；3、點動觀察旋向是否正確，并確定螺旋體是否擦邊；4、使用過程中嚴禁往輸送機內伸手和往輸送機內投送硬性物體，以防對輸送機和人身造成危害和傷害；5、不得隨便撤除輸送機蓋板。6、定期清除纏繞在螺旋葉片上的雜物；定期對吊瓦加注潤滑油；7、定期檢查減速機運行狀況，并及時補充潤滑油。四、主要技術參數如表所示zx系列螺旋輸送機主要技術參數項目型號zx20  zx25  zx32  zx40  zx63輸送量(m3/h) 15  24  50  78  120～150 最大轉速(r/min)130  110   110  90  85 軸功率(kw/m) 0.09～0.06   0.15～0.08   0.3～0.18   0.5～0.28   0.73～0.424 五、潤滑1、擺線針輪減速機的潤滑⑴、減速機主要采用油脂或油浴式潤滑，油面高度保持油標位置即可。⑵、潤滑油牌號EP150#機械油，或減速機專用潤滑脂牌號為0#或00#。⑶、潤滑油可以用40#~50#機械油代替。⑷、減速機經試車出廠不存有機油，用戶加油后方能開車。⑸、第一次加油運行36小時后需換新油，并將內部沖洗干凈，以后工作半年換油一次，機架的軸承用油為油脂潤滑，至少每年換一次。2、齒輪減速機的潤滑⑴、減速機用油池飛濺潤滑，嚙合齒輪和軸承應隨時檢查，油面高度采用桿形油面指示器測定，在標桿上刻有油面最高及最低標記，當減速機運行停止時，撥出標桿，以標桿上沾油痕跡判斷油面高低。油標指示的位置應隨時檢查。⑵、潤滑油牌號為40#~50#機械油。⑶、減速機經試車出廠不存有機油，用戶加油后方能開車。⑷、減速機在實際應用之前必須進行空載試驗，經試運轉檢查證明工作正常后，方允許在負荷下進行100~120小時的試運轉，試運轉時載荷應從小至大逐漸增加。⑸、減速機必須定期（每六個月不少于一次）檢查油的質量，即油的分解程度和膠化程度等。⑹、當更換潤滑油時，應用汽油或煤油將機體內部清洗干凈。⑺、滾動軸承基本依靠適量的鈣鈉潤滑脂來潤滑。3、機頭、機座軸承每工作30天加潤滑脂一次。
