- 品牌/型號：特亞橡塑/SHJ—50
- 加工定制：是
- 品牌：特亞橡塑
- 類型：雙螺桿混煉機
- 型號：SHJ—50
- 工作容積：500（L）
- 螺桿轉速：500（r/min）r/min
- 生產能力：300（Kg/h）Kg/h
- 別名：擠出機
- 適用范圍：pp PE
- 螺桿直徑：51.5（mm）mm
- 螺桿長徑比：44：1
- 主電動機功率：45（KW）
- 外形尺寸：0（m）mm
- 重量：4000（kg）kg

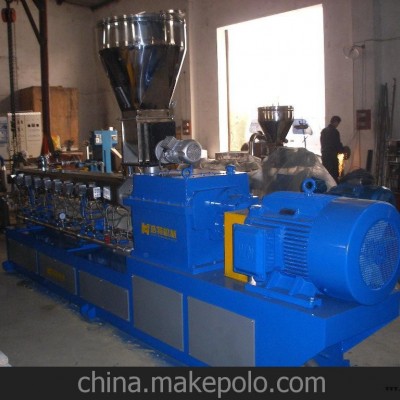

SHJ—50雙螺桿混煉擠出機組配置及報價
一,生產物料：視廠家需要
二,產量要求：視配方而定
三,供貨范圍：
序號 | 名 稱 | 數量 | 單位 | 備 注 |
1 | 雙螺桿計量主喂料系統 | 1 | 臺 |
|
2 | SHJ-50同向雙螺桿擠出機 | 1 | 臺 | L/D44：1 主電機功率45KW |
3 | 真空排氣裝置 | 1 | 套 | 真空泵電機功率1.5KW |
4 | 液壓快速換網裝置 | 1 | 套 | 清理物料方便 |
5 | 油潤滑系統 | 1 | 套 | 550W電機 |
6 | 軟水冷卻系統 | 1 | 套 | 550W |
7 | 傳動箱 | 1 | 套 |
|
8 |
|
|
|
|
9 | 電儀控制系統 | 1 | 臺 |
|
10 | 隨機配件: 1、鑄鐵加器一套
2、傳動箱輸入、輸出油封各一件（共三件） 3、螺桿元件大于300㎜ 4、真空元件O型圈四件
|
|
|
|
11 | 技術資料 | 1 | 套 |
|
四、主要配置說明
（一）SHJ—55雙螺桿混煉擠出機組
1、長徑比：44：1
2、螺桿直徑：51.5㎜，
3、螺桿最大轉速：500rpm
4、筒體總長：1900㎜
5、筒體數量；10
6、主電機：45 KW、交流
7、螺桿元件及芯軸
1）螺桿與芯軸采用漸開線花鍵聯接，筒體采用耐磨型雙金屬材質，內襯α101硬質合金套；螺桿元件采用耐磨型高速工具鋼材質W6Mo5Cr4V2( 6542)；螺桿芯軸采用40CrNiMoA材質；第一節筒體設主喂料機，第六節設玻纖加料口，第十節筒體設真空排氣口。
2）螺紋組件采用積木式組合。
8、傳動箱：
1）傳動箱采用平行型，采用平行三軸式設計，集減速與扭矩分配與一體，軸承采用進口軸承。
2）同時采用浸油潤滑系統，建立低油位和超壓報警系統，及時提醒客戶加油和換油，保證傳動箱的長時、高效運轉。
3）傳動箱采用球墨鑄鐵材料鑄造，增加了箱體剛度，提高運轉的平穩性及安全系數，整體可靠性與承載能力提高25%以上。
4）螺桿最大轉速為500rpm，
5）齒輪：精度等級7級高精度，高速重載硬齒面，材料20CrNi2MoA,HRC58—62。
9、筒體加熱全部采用鑄鐵加熱器，筒體冷卻采用軟水循環冷卻，循環冷卻控制電磁閥采用意大利CEME9313產品。
（二）、雙螺桿計量喂料機
1、驅動電機：1.1KW，采用交流電機
2、變頻調速：優利康變頻調器調速
3、減速箱速比：17
4、喂料螺桿：嚙合螺桿
5、電機與喂料減速機采用直聯式，喂料體中帶臥式攪拌器，喂料平穩均勻，不架橋。
6、強制喂料機一臺
（三）、真空系統
1、SK—0.4水環真空泵
2、驅動電機：1 .5KW
3、真空室、真空表、真空罐一套
（四）、切粒系統
1、液壓快速換網一套
2、冷拉條切粒機頭一套
3、3米不銹鋼水槽一臺
4、不銹鋼吹干機一臺
5、300切粒機一臺
（五）、電氣自控系統
1、3×380V，交流50Hz。
2、主要電器控制元件名牌產品。
3、主電機為交流電機，45KW，主機調速裝置為優利康變頻器調速。
4、喂料機調速裝置為惠豐交流變頻器。
5、日本RKC智能型溫控儀表。溫控精度達到±2C°，它可以通過PID自整定系統跟蹤物料體系達到最佳控制效率。
6、電磁閥采用意大利進口CEME9313電磁閥。
7、微型繼電器采用日本OMRON產品。
8、加熱由溫控表通過固態繼電器控制，采用耐高溫導線，耐溫可達800 C°。
9、熱電偶采用補償導線，以防傳送途中信號損失。
10、聯鎖聯控系統：
1）油潤滑系統與主機聯鎖，即啟動油泵后，才能啟動主機。
2）喂料系統與主機聯鎖，即啟動主機后，才能啟動喂料機，喂料機出現故障，主機延時停機，主機因故停機，喂料機即停。
3）壓力系統與主機聯鎖，即過壓時，主機及喂料均停止工作。
4）電流與主機聯鎖，即過流時，主機及喂料均停止工作。
五、報 價：以上配置SHJ—50機組最優惠價格為人民幣：歡迎咨詢
六、付款方式：總價5萬作為定金，定金到帳合同生效，提貨時付5萬，其余尾款一年內付清。
七、交貨期：合同生效后30天內交貨，供方負責代辦運輸，運費由需方承擔。
八、安裝調試：機組貨到后，貴方按我方提供的技術文件使機組安裝就位后，通知我方，我方即派調試人員到貴方現場指導設備安裝及負責調。
九、保質期：所供設備無償保修一年（因貴方操作失誤造成的設備損壞及易損件除外），保修期過后，長期提供成本價備品備件服務，終身提供技術咨詢服務。
十、售后服務：
1、設備出現問題，接到貴方傳真通知后，8小時提供解決問題方案，重大問題約定時 間內派出維修人員到貴方現場維修。
2、建立回訪制度，定期主動聯系貴方。
3、長期提供技術咨詢服務。
十一、資 料：電氣安裝圖紙各一套，雙螺桿擠出機說明書，調速器說明書，傳動箱結構示意圖，螺桿組合圖，產品合格證等。
