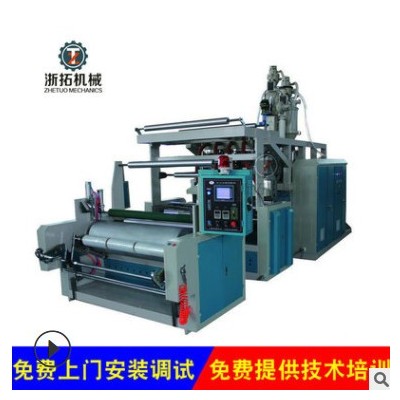

Single Layer Stretch Film Making Machine
單層纏繞膜機
特點：
1.借鑒國外先進技術，加以吸收、改進、創新研制而成；
2.全變頻控制，運行穩定、高高效、能耗低；
3.制品采用一次成型工藝；
4.特殊邊料往返收取機構。
Feature：
1.It profits advanced technology from aboard and manufacture by absorption, improvement, innovation.
2.It is entire frequency conversion control, movement stable, highly effective and the low energy consumption.
3. The product adopts the craft of one time forming.
4. It can produce two-side sticks for stretching film.
主要技術參數（Main Technical Parameter）
型 號 | MODEL | SLW-600 | SLW-1000 | SLW-1500 | |
適用原料 | SUITABLE RAW MATORIAL | HDPE LDPE LLDPE | |||
模頭寬度 | DIE WIDTH | 750mm | 1250mm | 1750mm | |
薄膜寬度 | FILM WIDTH | 600mm | 1000mm | 1500mm | |
薄膜厚度 | FILM THICKNESS | 0.015-0.05mm | |||
收卷直徑 | ROLLOUT DIAMETER | 300mm | 300mm | 300mm | |
加熱功率 | HEATING POWER | 15kw | 25kw | 40kw | |
占地尺寸 | COVER DIMENSION（M） | 4.8*2.0*2.6 | 6.0*2.0*2.5 | 6.0*3.0*2.5 | |
整機重量 | TOTAL WEIGHT | 3000kg | 4000kg | 6000kg | |
擠出機 EXTRUDER | |||||
螺桿直徑 | SCREW DIAMETER（mm） | Φ55 | Φ60 | Φ75 | |
螺桿長徑比 | SCREW L/D | 32：1 | |||
螺桿材料 | SCREW MATERIAL | SACM-65/38CRMOLA | |||
料筒材料 | CYLINDER MATERIAL | SACM-65/38CRMOLA | |||
主機功率 | DRIVING MOTOR（KW） | 11 | 15 | 25 | |
卷取裝置WINDING UNIT | |||||
收卷方式 | TYPE | 表面摩擦式/中心收卷SURFACE FRICTION/CENTER REWINDER | |||
卷取功率 | WINDING MOTOR（KW） | 4 | 4 | 4 | |
卷取速度 | WINDING SPEED（M/min） | 10-80 | 10-80 | 10-80 | |
收卷 刀
Rewinder Knife
模頭 螺桿
T-Die Screw
一、 減速機：硬齒面減速箱；國標
Gear box : Hardened tooth surface reducer.，
（1）齒輪材料：合金鋼
（1）Gear box material: Alloy steel
（2）齒輪主要工藝：齒面高頻淬火，硬齒面經磨齒機精磨；
（2）Gear box processing technique: Tooth surface high-frequency quenching, hardened tooth surface precision grinded by gear grinding machine
（3）齒輪箱潤滑方式：強制油回圈潤滑；
（3）Lubricating system: Forced oil loop lubrication
（4）齒輪箱冷卻方式：強制水循環冷卻油溫；
（4）Cooling system: Forced water-cooling loop oil temperature
二、 機筒螺桿Barrel and screw.
（1）螺桿直徑：Ф55-75mm
（1）The screw diameter:Φ55-75mm
（2）螺桿長徑比：32：1；
（2）Screw L/D: 32：1
（3）結構：屏蔽混煉；
（3）Structure：Shield mixing
（4）材質：38CrMoAl，螺桿表面鍍硬鉻；
（4）Material:38CrMoA1，Hard chrome-plated screw
（5）加工工藝：鍛造、調質、氮化
（5）processing technique:Forging, quenching, nitriding
三、主機擠出機配置Host extruder configuration
（1）螺桿擠出，長度1350mm；
（1）screw extruder，Length 1350mm
（2）電動機：上海，瑞域
（2）motor： ruiyu brand, Shanghai,
（3）電機調速：HLP變頻調速，愛迪生
（3）motor speed control ：Adisan HLP inverter.
（4）主機進料口：高斗；
（4）host Inlet：High post bucket
（5）上料方式：自動吸料；
（5）feeding：Auto feeder
（6）自動控溫：7區；
（6）automatic temperature control：7 zones
（7）智能數顯表：江蘇匯邦
（7） Smart Data Display ： huibang, jiangsu
（8）配電箱主要電器： 正泰
（8）Main electrical of distribution box: Zhengtai
