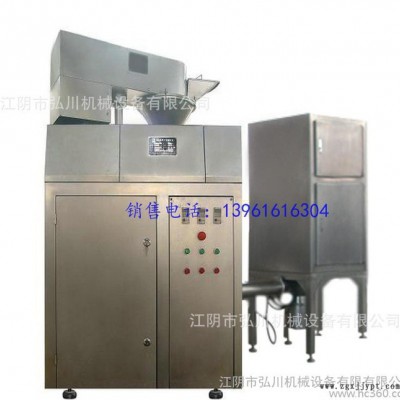

GK干法制粒機

概述

  該機是利用物料中的結晶水，直接將粉料制成顆粒的新設備。廣泛用于制藥、食品、化工等行業造粒，特別適用于濕法無法解決的物料進行造粒。該機制成的顆粒可以壓片劑、灌膠囊等。

結構原理

 本機主要由脫氣式送料螺旋槳，壓縮成形軋輥機構、粉碎機組、造粒機組、加壓機構，控制機構及容器等組成。

脫氣式送料螺旋槳，壓縮成形軋輥、粉碎造粒機組分別有Z2-31直流調速電機，YCT180-4A電磁調速異步電動機，YMT112-4B行星磨擦輪無級調速電動機，三臺變速電機帶動。支撐機構有一臺0.75KW的無級變速電機帶動升起、降落脫氣式送料機構以供清洗和檢修之用。加壓機構通過手動油泵，將油壓送推力油缸,和側封油缸，在整個油壓系統上有二套高壓控制閥，貯能器能吸收系統中的壓力波動，壓力繼電器用來控制油壓系統的**高壓力，以防止在壓力過高時損壞機件。

壓縮成形軋輥機構

  本機構是干式造粒機的主要部件，它完成將中等密度的粉料擠壓成高密度的條片，動力通過減速器帶動主動軸旋轉，主動軸通過一組齒輪傳動被動軸，使主動軸、被動軸上的軋輥作對擠轉動，主動軸是固定的不作水平移動，而被動軸在油缸和物料的反作用力下，作水平移動。直到油缸的推力和物料的反作用力相平衡。物料的反作用力大小和物料條片的硬度、片厚有關，條片越硬越厚，反作用力**越大，為了防止在擠壓過程中，物料由軋輥兩側滑出，在軋輥接觸處兩側各裝有一對密封板及小推動油缸。

粉碎機

 物料通過軋輥擠壓成硬條片，再經過置于機器內部的小型粉碎機，將片頭打碎成顆粒，一定規格的顆粒通過置于粉碎機下方的不銹鋼篩網和細粉一起落入容器中，粉碎機組的造粒是有YMT142-4B電機帶動。在開機前根據需要預先選擇合適目數的篩網**能生產出合適的高密度的顆粒。粉碎機中打擊的方式較多，各有所長。這里采用了橫桿括打式，這種式樣的特點，顆粒通過篩網的能力較強，但制造復雜、成本高。在粉碎機頂上有一個活動進料斗，干式造粒機開始工作時需要取樣檢查壓出來的條片的硬度是否合適，這時可把活動進料斗拉出來，手伸進去取樣直到合適后才推進料斗，轉入正式生產。

技術參數
